Panlabas na kahon ng pamamahagi ng panahon ng bagyo sa labas kung paano proteksyon ng kidlat? Pagsusuri sa disenyo ng grounded copper bar at surge protection ng stainless steel distribution box

I. hindi lamang nahati ang bubong ng mga kidlat --bakit kailangan ng proteksyon sa kidlat ang mga kahon sa pamamahagi sa labas?

Kapag tumama ang kidlat sa isang gusali sa katabing lupa, ang agarang agos ay maaaring umabot sa magnitude mula sampu-sampung kilomperes hanggang daan-daang kilomperes. Ang malaking kasalukuyang pulse na ito ay nagbabanta sa mga panlabas na kahon ng pamamahagi sa pamamagitan ng dalawang pangunahing daanan:

1. Direktang pagtama ng kidlat: Direktang naaapektuhan ng kidlat ang kahon ng pamamahagi o ang mga nakakonektang cable. Bagama't mababa ang posibilidad ng senaryo na ito, sa sandaling mangyari ito, ang panloob na kagamitan ng kahon ng pamamahagi ay halos ganap na nawasak kaagad.

2. Induced lightning strike at power grid surge: Ang isang mas karaniwang senaryo ay nangyayari kapag ang kidlat ay tumama sa isang malayong linya ng kuryente o cable ng komunikasyon, na bumubuo ng isang overvoltage na kumakalat sa kahabaan ng konduktor patungo sa distribution box; Bilang kahalili, ang pagtama ng kidlat sa katabing lupa ay nag-uudyok ng sobrang boltahe sa mga papasok at papalabas na cable ng distribution box sa pamamagitan ng matinding electromagnetic pulse. Ang "indirectly transmitted" surge boltahe na ito ay maaaring umabot ng ilang libong boltahe, na higit na lumalampas sa boltahe ng pagtiis ng mga kumbensyonal na elektronikong bahagi, pagsira sa mga circuit board at agad na nasusunog ang mga power module.

Sa mga sitwasyon ng aplikasyon kabilang ang mga kahon ng pamamahagi ng pagsubaybay sa seguridad sa labas, mga kahon ng pamamahagi ng istasyon ng pagsingil, at mga kahon ng pamamahagi ng base station ng komunikasyon, ang panloob na kagamitan ay may mataas na halaga ng asset at mahigpit na mga kinakailangan para sa tuluy-tuloy na supply ng kuryente. Samakatuwid, ang proteksyon ng kidlat ay hindi isang opsyonal na pantulong na pag-andar, ngunit kinakailangan ng mandatoryong disenyo.

II.Ang grounding system ng hindi kinakalawang na asero distribution box -- ang pundasyon ng proteksiyon sa kidlat

Ang hindi kinakalawang na asero distribution box ay nagsisilbing akritikal na link sa proteksyon ng kidlat at mga grounding system, kasama ang core nito detalyadong mga bahagi tulad ng sumusunod:

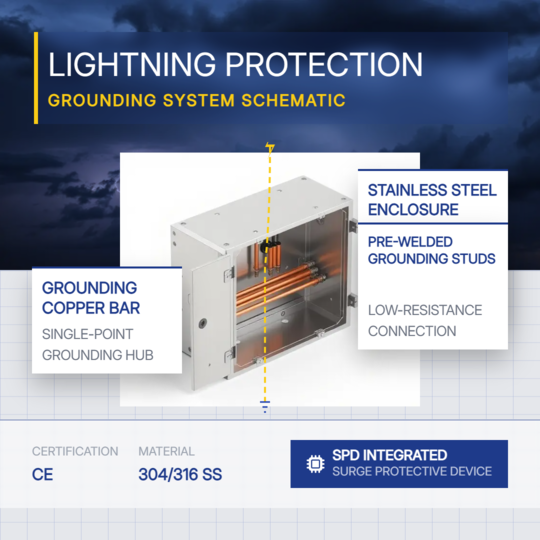

1.Grounding Copper Bar: Ang Convergence Junction para sa Lahat ng Protective Grounding Wire

Ang saligan na tansong bar ay naka-mount sa loob ng Ang kahon ng pamamahagi ay ang core ng kumpletong sistema ng saligan ng kahon. Ang nakalaang grounding wire ng lightning arrester, ang grounding wire ng box enclosure, at ang mga protective grounding wire ng lahat ng konektadong kagamitan lahat ay nagtatagpo sa junction na ito, bago konektado sa grounding network sa pamamagitan ng pangunahing grounding wire. Ang tansong bar na ito ay gawa sa tanso, na kung saan nag-aalok ng mahusay na electrical conductivity at corrosion resistance. Kumpara na may mga galvanized iron bar, ang mga brass bar ay hindi nabubulok pagkatapos ng pangmatagalang serbisyo, at ang kanilang paglaban sa pakikipag-ugnay ay nananatiling matatag nang hindi tumataas sa paglipas ng panahon.

Ang pangunahing functional na halaga ng saligan ang copper bar sa mga sistema ng proteksyon ng kidlat ay nakahanay sa Prinsipyo ng "single-point grounding": lahat ng kagamitan na proteksiyon na mga lugar magtagpo sa parehong lokasyon, na pumipigil sa pangalawang pinsala sa kagamitan sanhi ng mga potensyal na pagkakaiba na dulot ng maraming dispersed grounding point. Sa panahon ng madalian discharge ng kidlat kasalukuyang, isang panandaliang mataas mabubuo ang potensyal sa grounding copper bar. Gayunpaman, kung ang mga enclosure at Ang mga signal ground ng lahat ng konektadong kagamitan ay elektrikal na equipotentially nakatali sa copper bar na ito, walang mabubuong mapanganib na potensyal na pagkakaiba sa pagitan ng iba't ibang piraso ng kagamitan.

2.Stainless Steel Box Enclosure: Isang Likas na Equipotential Body

Ang 304 stainless steel box body ay electrically conductive bilang isang pinagsamang istraktura. Kapag ang box enclosure ay mapagkakatiwalaan konektado sa grounding copper bar, ang buong kahon ay bumubuo ng isang equipotential katawan na may epekto sa hawla ng Faraday. Kahit na ang panlabas na electromagnetic field malaki ang pagbabago, nananatili ang electromagnetic na kapaligiran sa loob ng kahon medyo matatag. Ang box enclosure ay nagbibigay din ng isang tiyak na antas ng shielding at attenuation para sa panloob na electromagnetic pulses. Samantala, ang tinitiyak ng equipotentially bonded box body na ang mga operating personnel ay hindi dumanas ng mga panganib sa electric shock [sa kaganapan ng isang system insulation fault].

III. Inspeksyon bago ang pag-ulan -Tatlong bagay tungkol sa sistema ng proteksyon ng kidlat ng pamamahagi sa labas mga kahon

Para sa panlabas na mga kahon ng pamamahagi ay inilagay na sa pagpapatakbo, inirerekomenda na ang mga tauhan sa pagpapatakbo at pagpapanatili kumpletuhin ang mga sumusunod na inspeksyon bago dumating ang bagyo mataas na panganib na panahon:

1. Visual na inspeksyon ng saligan mga koneksyon:

Suriin kung ang lahat ng mga terminal sa grounding copper bar ay secure na fastened, kung ang pagkakabukod layer ng grounding wire ay buo, at kung ang ibabaw ng tansong bar ay may matinding oksihenasyon o kalawang. Kung may nakitang pagkaluwag, higpitan ito kaagad; kung may kaagnasan natagpuan, palitan kaagad ang kaukulang bahagi.

2. Grounding resistance pagsukat:

 Gumamit ng dalubhasang grounding resistance tester para sukatin ang grounding resistance ng pangunahing grounding electrode ng distribution box. Kung ang sinusukat na halaga ay lumampas sa 10 ohms, siyasatin ang grounding electrode para sa kaagnasan, bali, o suriin kung ang nakapalibot na lupa ay sobrang tuyo. Magdagdag ng karagdagang grounding electrodes o maglapat ng resistance reducing agent bilang kailangan.

3.Inspeksyon sa katayuan ng SPD:

Karamihan Ang mga SPD ay nilagyan ng window indicator ng status, kung saan ang berde ay nagpapahiwatig ng normal Ang operasyon at pula ay nagpapahiwatig ng isang pagkakamali na nangangailangan ng kapalit. Ang mga SPD ay unti-unti degrade pagkatapos sumisipsip ng maraming surge. Kapag naging pula ang window ng status, ito ay nagpapahiwatig na ang panloob na varistor ay nabigo at dapat mapalitan sa a napapanahong paraan; kung hindi, mabibigo ang pagpapaandar ng proteksyon ng kidlat gumana nang normal.
