White spray-painted stainless steel outdoor rainproof distribution box mass production real photos: Mula sa box body spraying, waterproof rubber strip curing hanggang sa internal structure na buong pagsusuri

I. Ang katawan ng kahon ay na-spray at naghihintay para sa pagpupulong ng panel ng pinto

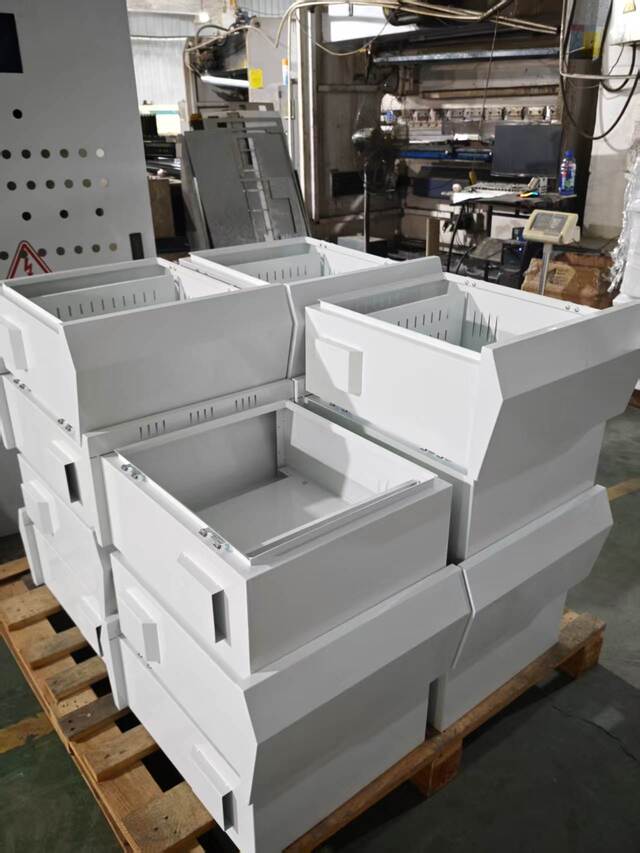

Sa unang tunay na larawan, dose-dosenang puting Stainless steel box body na na-spray ay pinagpatong-patong, naghihintay na gumaling ang mga goma sa panel ng pinto bago ang huling pagpupulong. Ang bawat ibabaw ng kahon ay natatakpan ng isang uniporme at pinong puting electrostatic powder coating. Ang mga sulok ay maayos na baluktot at ang mga hinang ay makinis at puno.

Ang batch ng mga kahon na ito ay gawa sa 304 na hindi kinakalawang na asero bilang base na materyal at pinahiran ng panlabas na grade electrostatic powder na puti. Ang puting coating ay may mga praktikal na function sa mga panlabas na sitwasyon - ang maliwanag na kulay na ibabaw ay sumasalamin sa init ng radiation ng sikat ng araw. Sa mataas na temperatura na kapaligiran ng tag-araw, ang temperatura sa ibabaw ng puting kahon ay maaaring 8-12°C na mas mababa kaysa sa madilim na kulay-abo na kahon, na tumutulong upang mabawasan ang pagtaas ng temperatura sa loob ng kahon at pahabain ang buhay ng serbisyo ng mga bahagi. Ito rin ang dahilan kung bakit ang mga panlabas na kahon ng pamamahagi sa mga merkado sa Europa at Gitnang Silangan ay karaniwang mas gusto ang puting patong.

II. Na-install na ang waterproof rubber strip para sa panel ng pinto. Pagkatapos ng paggamot, maaari itong tipunin

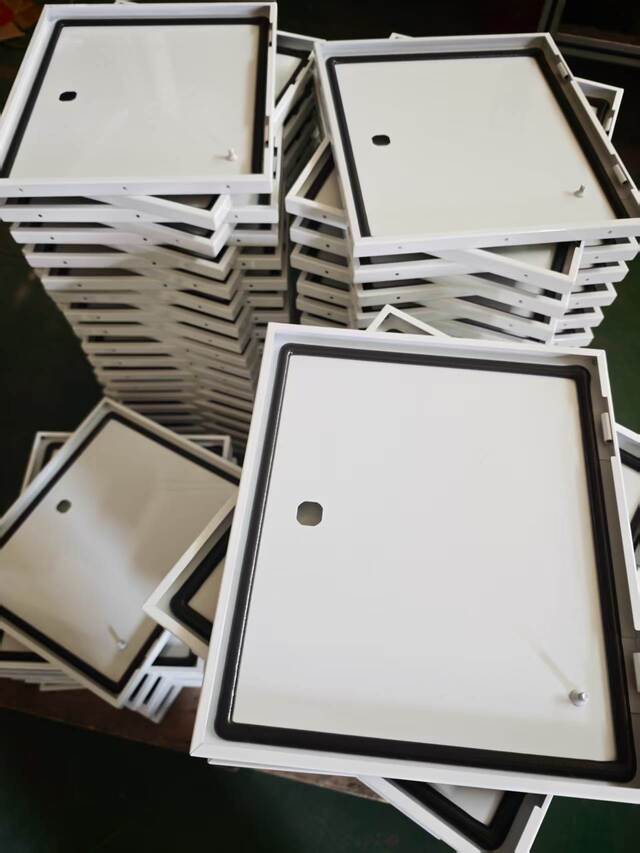

Itinatala ng pangalawang larawan ang mga panel ng pinto na katugma sa batch ng mga kahon na ito. Ang panel ng pinto ay nakumpleto na sa puting pag-spray, at ang tuluy-tuloy na itim na hindi tinatagusan ng tubig na mga goma na piraso ay naka-embed sa mga gilid. Ito ay kasalukuyang nasa yugto ng rubber strip curing at nakatayo pa rin. Ang rubber strip ay gawa sa EPDM (Ethylene Propylene diene monomer rubber) closed-cell foam material. Ito ay naka-embed sa sealing groove sa panloob na bahagi ng pinto ng kahon sa pamamagitan ng isang nakalaang gluing device, at ang buong bilog ay selyadong walang anumang mga break.

Ang dahilan ng pagpayag sa sealant strip na maupo at gumaling pagkatapos ng pag-install ay, kapag naka-embed na, ang adhesive sa likod ng EPDM strip ay nangangailangan ng sapat na oras upang ganap na mag-bonding sa stainless steel groove, na pumipigil sa kasunod na delamination o warping. Bilang karagdagan, ang panloob na diin ay bubuo sa strip sa panahon ng compression at pagpapasok; Ang pagpapahintulot na ito ay magpahinga ay nagbibigay-daan sa materyal na mabawi ang natural na pagkalastiko nito, na maiwasan ang hindi pagkakapantay-pantay sa ibabaw na dulot ng paglabas ng stress pagkatapos ng pagpupulong.

Matapos gumaling ang bawat batch ng door panel sealing strips, ang mga quality inspector ay nagsasagawa ng random na pagsusuri sa flatness ng sealing surface at ang consistency ng strip rebound.

Bago ipadala, ang buong mga kahon ay sumasailalim sa pagsubok sa ulan o IP65 airtightness sampling upang i-verify na ang pagganap ng sealing ay nakakatugon sa mga pamantayan. Ang EPDM closed-cell foamed sealing strips na pinili ng Ouyue Electric ay may pangmatagalang operating temperature range na -40°C hanggang 120°C, na nagpapanatili ng stable na rebound at sealing properties kahit na matapos ang mga taon ng pagkakalantad sa panlabas na sikat ng araw at ulan.

III. Pag-disassembly ng mga panloob na bahagi ng istruktura ng kahon ng pamamahagi ng hindi kinakalawang na asero

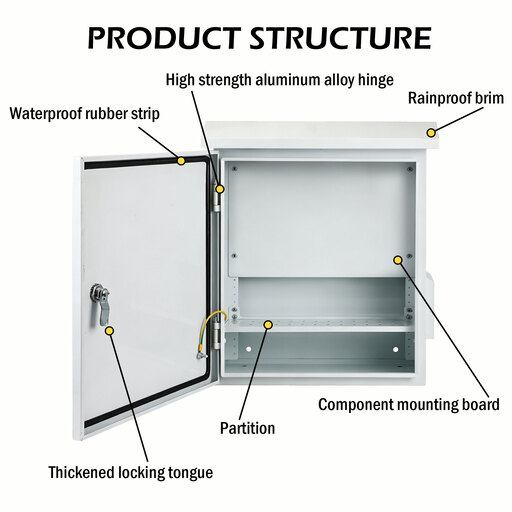

Ang ikatlong larawan ay nagpapakita ng panloob na istraktura ng isang ganap na binuoHindi kinakalawang na asero panlabas na hindi tinatagusan ng ulan kahon ng pamamahagi. Ang limang pangunahing bahagi ay malinaw na nakikita at na-disassemble na item sa pamamagitan ng item tulad ng sumusunod:

1. Umiikot na lock ng dila

Ang panel ng pinto ay nilagyan ng hindi kinakalawang na asero na lock ng dila. Kapag nakasara, mahigpit na nakakapit ang lock ng dila sa lock plate sa panloob na bahagi ng frame ng pinto ng kahon upang matiyak na ang panel ng pinto ay mahigpit na nakasara at ang sealing strip ay pinindot pababa. Ang lock core ay gawa sa 304 stainless steel, na hindi tinatablan ng kalawang at anti-jamming. Ayon sa mga kinakailangan ng customer, maaaring piliin ang mga universal key lock, anti-theft triangular lock o press-type spring opening lock bilang mga opsyon, na lahat ay sumusuporta sa batch customization.

2. Hindi tinatagusan ng tubig goma strip

Mula sa panloob na pananaw, malinaw na makikita na ang itim na EPDM na hindi tinatablan ng tubig na goma na strip ay ganap na ibinahagi sa kahabaan ng panloob na bilog ng panel ng pinto nang walang anumang mga tahi o break. Kapag ang panel ng pinto ay sarado, ang rubber strip ay pantay na pinindot sa pagitan ng panel ng pinto at ng frame ng pinto ng kahon, na bumubuo ng tuloy-tuloy na nababanat na sealing surface na pumipigil sa tubig-ulan, alikabok at moisture na tumagos sa puwang ng pinto.

3. Lainproof na labi

Ang tuktok ng kahon ay nilagyan ng isang inclined brim structure na umaabot pasulong. Ang pag-andar ng disenyong baluktot na ito ay gabayan ang tubig-ulan na dumadaloy pababa sa dingding o sa itaas ng kahon patungo sa isang lugar na malayo sa puwang ng pinto, na pumipigil sa pag-iipon ng tubig sa itaas na gilid ng panel ng pinto at tumagos sa ibabaw ng sealing. Ang labi ng sumbrero at ang pangunahing katawan ng kahon ay gawa sa parehong piraso ng board sa pamamagitan ng CNC bending at nabuo sa isang piraso. Walang pangangailangan para sa hinang, at walang panganib ng pagtagas ng weld.

4.Component mounting board

Ang loob ng kahon ay nilagyan ng nababakas na mga movable mounting plate para sa pag-aayosmga circuit breaker, mga contactor, terminal block at iba pang mga bahagi. Ang plato ng pag-install ay gawa sa galvanized steel plate o hindi kinakalawang na asero na plato at naayos sa mga naka-embed na stud sa likod ng kahon na may mga turnilyo. Ang detachable na disenyo ay nangangahulugan na ang mga customer ay maaaring kumpletuhin ang pre-assembly at mga wiring ng mga bahagi sa labas ng kahon, at pagkatapos ay i-install ang buong board sa kahon, na pagpapabuti sa on-site na kahusayan sa pag-install.

5. Pagkahati

Ang loob ng kahon ay maaaring nilagyan ng mga partisyon ng metal ayon sa mga kinakailangan ng customer, na naghahati sa espasyo sa loob ng kahon sa mga independiyenteng partisyon ng kuryente. Ang mga pag-andar ng partition ay kinabibilangan ng: pagkamit ng pisikal na paghihiwalay ng mga circuit na may iba't ibang antas ng boltahe, paghihiwalay sa pangunahing circuit mula sa control circuit, o pagbibigay ng isang independiyenteng puwang ng panangga para sa mga partikular na bahagi. Ang partition ay naayos sa partition bracket sa loob ng kahon sa pamamagitan ng mga turnilyo, at ang posisyon nito ay maaaring madaling iakma ayon sa mga guhit ng customer.

IV. Sa totoong mga linya ng produksyon, iniimbitahan ka naming i-verify ang kalidad

Kung kailangan mo ng isang standard na panlabas na rainproof distribution box o isang non-standard na box body na malalim na na-customize ayon sa mga guhit ng proyekto, ang Ouyue Electric ay maaaring maghatid ng isang stainless steel distribution box na kayang panindigan ang pagsubok sa panlabas na paggamit na may mga kakayahan sa pagmamanupaktura at mga pamantayan sa pagkontrol ng kalidad ng source factory.

Tumatagal lamang ng 7 araw upang makagawa ng tapos na produkto pagkatapos makumpirma ang mga drawing ng produkto.Maligayang pagdating upang ipadala ang iyong mga teknikal na kinakailangan o mga detalye ng kahon. Magbibigay kami ng mga mungkahi sa solusyon at pag-iiskedyul ng sample sa lalong madaling panahon.
