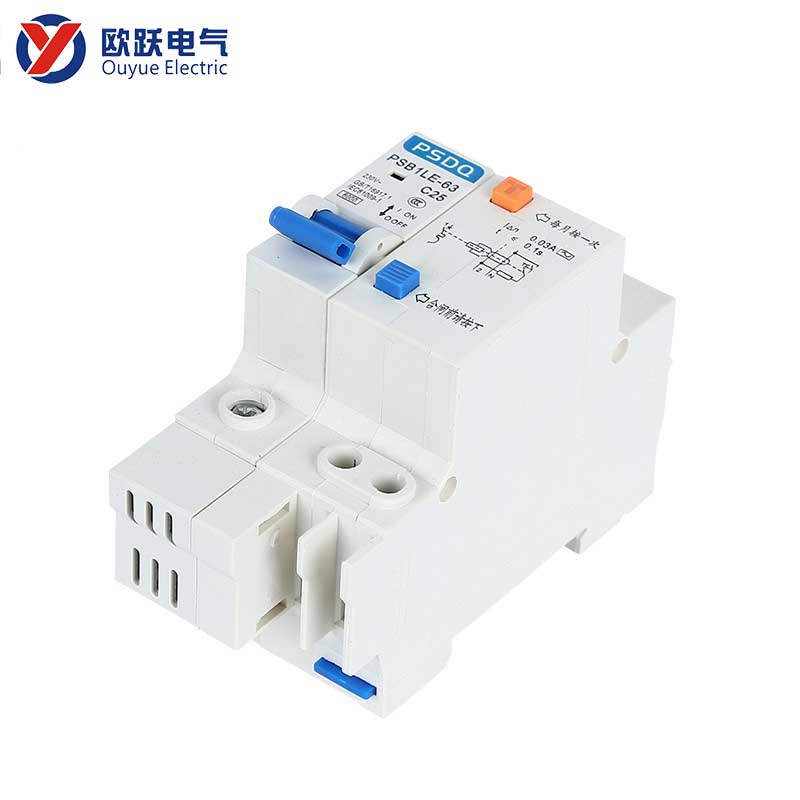

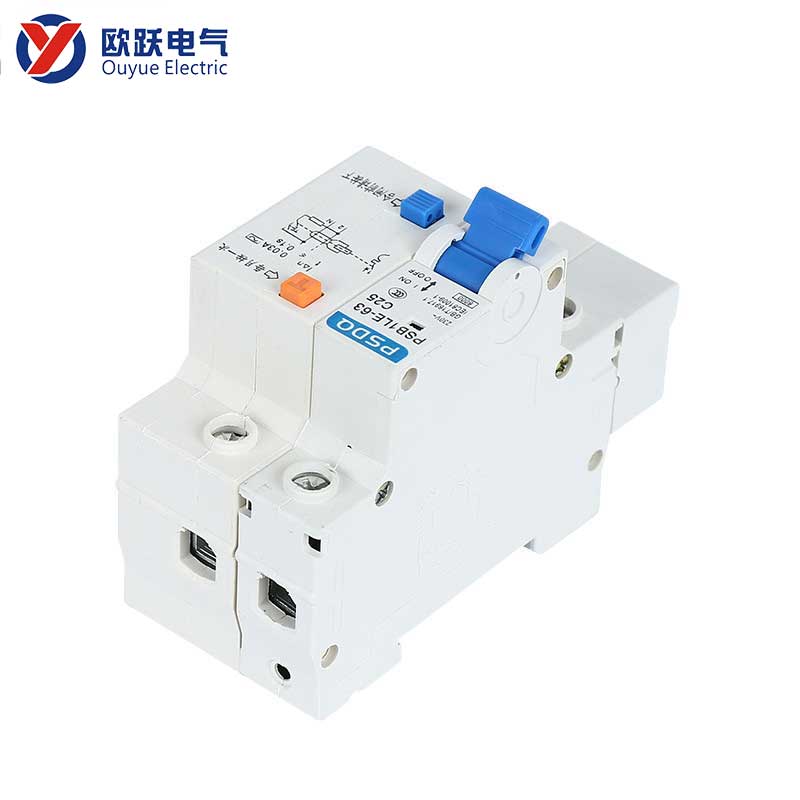

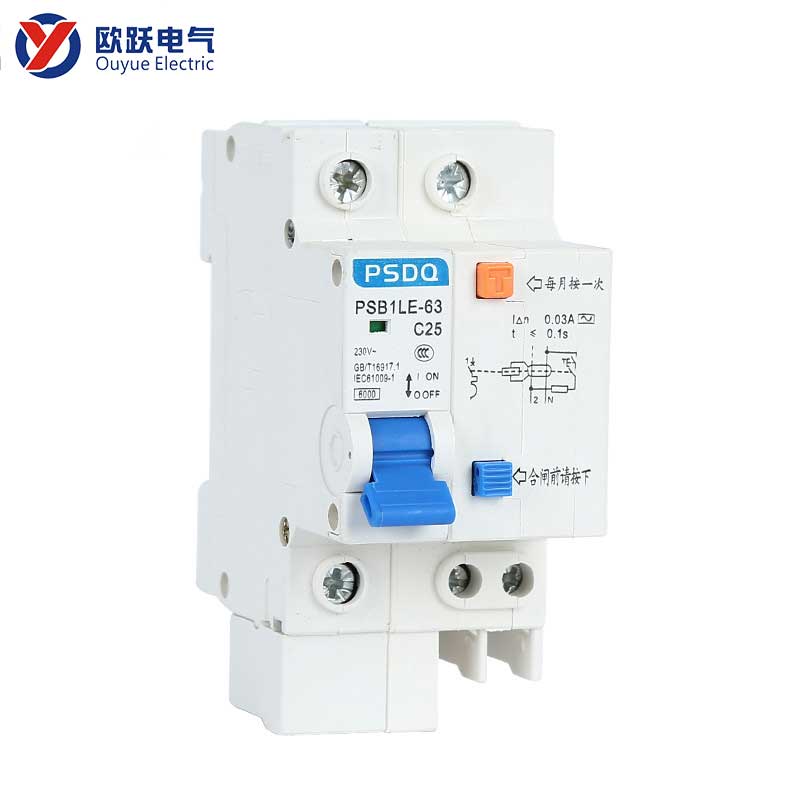

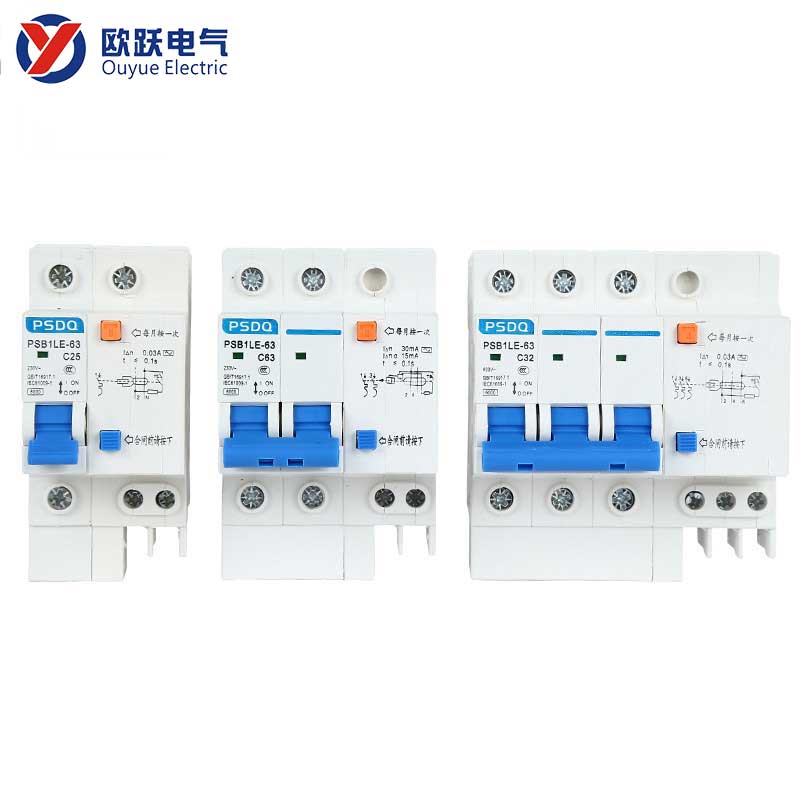

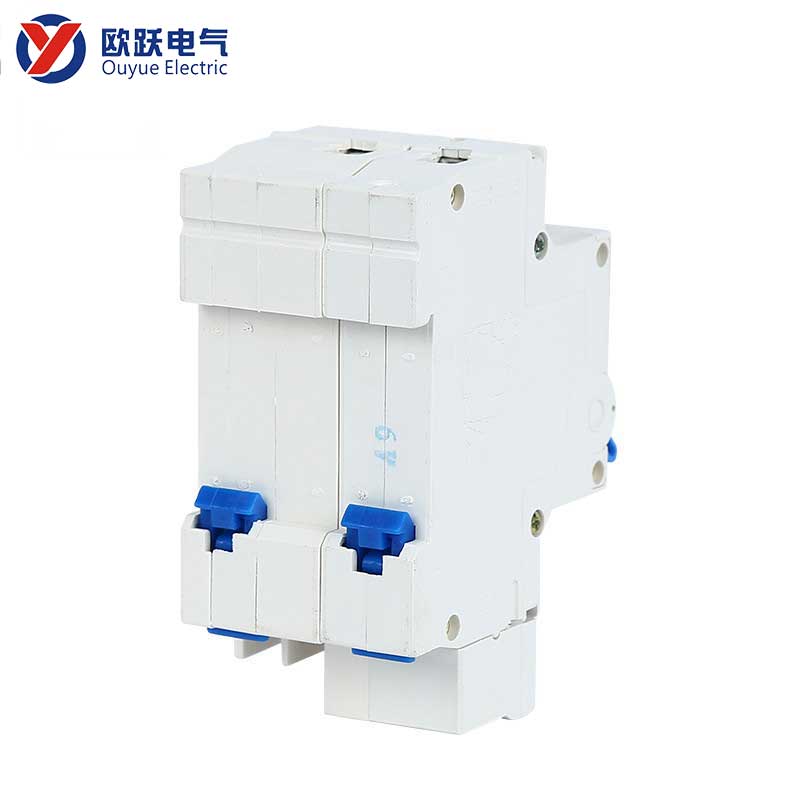

Maliit na leakage circuit breaker 63A 1P+N

Panimula ng Produkto

• Sa harap ng tumataas na pangangailangan para sa high-power single-phase na kuryente sa modernong residential, commercial at iba pang kapaligiran, ang mga tradisyonal na circuit protection scheme ay kadalasang nangangailangan ng pag-okupa ng dalawang module ng espasyo (1P circuit breaker + leakage accessory o 2P leakage circuit breaker), na madaling magdulot ng kahirapan sa layout sa distribution box.
• Ang Small leakage circuit breaker 63A 1P+N ay makabagong isinasama ang mga function ng overload, short-circuit at high-sensitivity leakage protection sa loob lamang ng isang karaniwang module (18mm), at maaaring sabay na masira ang phase line (L) at ang neutral na linya (N). Maaari itong magbigay ng kumpletong proteksyon sa kaligtasan para sa single-phase high-current circuit.

Pagtutukoy ng produkto

Item ng parameter	Deskripsyon ng pagtutukoy
Modelo ng produkto	Maliit na leakage circuit breaker 63A 1P+N
Polar number	1P+N
Na-rate ang kasalukuyang	63A
Rated leakage operating kasalukuyang	30mA
Na-rate na boltahe	230V AC 50/60Hz
Tampok ng tripping	Uri C
Paraan ng pag-install	Karaniwang 35mm DIN rail mounting
Sertipiko	CE

Q&A

Q:Ano ang mga pagkakaiba sa proteksyon sa pagitan ng 1P+N at 2P leakage circuit breaker?

A:Ito ay ganap na katumbas sa mga function ng overload, short circuit at leakage protection sa core ng circuit. Ang pangunahing pagkakaiba ay nasa pisikal na istraktura: Ang 1P+N ay gumagamit ng single-mode na compact na disenyo, habang ang 2P ay may dual-mode na lapad. Parehong maaaring sabay na idiskonekta ang linya ng L at ang linya ng N.

Q:Paano pinoprotektahan ang neutral na linya (N) sa modelong ito?

A:Ang N-pole ng ganitong uri ng Small leakage circuit breaker 63A 1P+N, ay nagsa-switch on at off nang sabay-sabay sa phase line, na nagbibigay ng isolation function. Gayunpaman, kadalasan ay wala itong independiyenteng overload protection magnetic trip (ibig sabihin, ang N-pole overload ay hindi nagdudulot ng tripping nang mag-isa). Ang tampok nito ay ang magbigay ng kumpletong proteksyon sa pagtagas at ligtas na bipolar isolation.
