Customized outdoor rain-proof electric vehicle charging distribution box: Available ang 16 na laki, na nagbibigay ng mga flexible na solusyon para sa pagtutugma ng pile sa pagsingil

2026-04-22 0 Mag-iwan ako ng mensahe

Paano magdisenyo ng kahon ng pamamahagi para sa panlabas na electric vehicle charging pile？

Sa pinabilis na pag-deploy ng mga pasilidad sa pag-charge ng de-kuryenteng sasakyan sa buong mundo, patuloy na tumataas ang pangangailangan para sa mga panlabas na kahon ng pamamahagi upang suportahan ang mga tambak sa pagsingil. Hindi tulad ng mga panloob na kahon ng pamamahagi, ang mga panlabas na kahon ng pamamahagi para sa pag-charge ng mga tambak ay kailangang matugunan ang maraming kinakailangan gaya ng hindi tinatablan ng ulan, dustproof, pag-alis ng init, pagmamasid, at proteksyon sa kaligtasan.

Ayon sa aktwal na mga sitwasyon ng aplikasyon ng mga customer na Koreano, ang Ouyue Electric Co., Ltd. ng China ay bumuo ng isang customized na outdoor rainproof electric vehicle charging distribution box series, na kinabibilangan ng 16 na iba't ibang laki at maaaring iakma sa pag-charge ng mga tambak ng iba't ibang kapangyarihan at configuration. Ang sumusunod ay isang panimula sa isa sa mga karaniwang sukat.

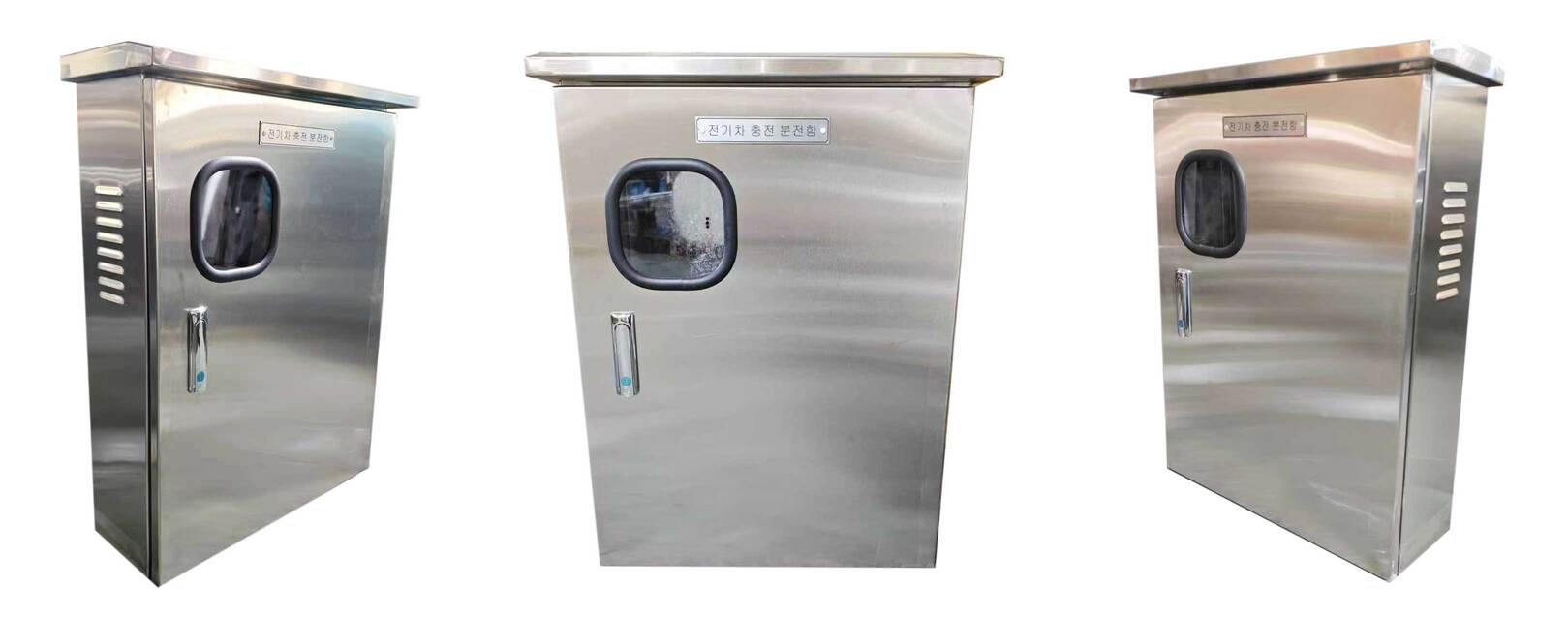

Mga pangunahing tampok ng istruktura

Posisyon ng mga bahagi	Paglalarawan ng disenyo	Function ng function
tuktok ng kahon	Disenyo ng rain proof eaves, front extension eaves na may tumutulo na gilid	Pigilan ang tubig-ulan mula sa pagpasok sa tahi ng pinto at protektahan ang mga panloob na bahagi ng kuryente
Harap ng kahon	Nilagyan ng lock ng eroplano (AB waterproof series), lock body flush gamit ang door plate	Anti-theft at anti-pry, na may sealing tape para mapahusay ang waterproof level
Harap ng kahon	Customized na nameplate na may nilalaman ng "Electric Vehicle Charging and Distribution Box"	Ang pagkakakilanlan ng produkto ay malinaw, madaling matukoy at mapanatili sa site
Harap ng kahon	Square glass observation window, double toughened glass	Obserbahan ang katayuan ng mga panloob na indicator, display, o electronic na bahagi nang hindi binubuksan ang pinto
Magkabilang gilid ng kahon	Louver type vent	Bumuo ng convection heat dissipation channel, bawasan ang temperatura sa kahon
Ibaba ng kahon	Magreserba ng mga bukas na butas para sa pag-charge ng pile interface	Maginhawang ipakilala at pangunahan ang linya ng kuryente at linya ng signal ng charging pile, at ito ay selyadong at hindi tinatagusan ng tubig.

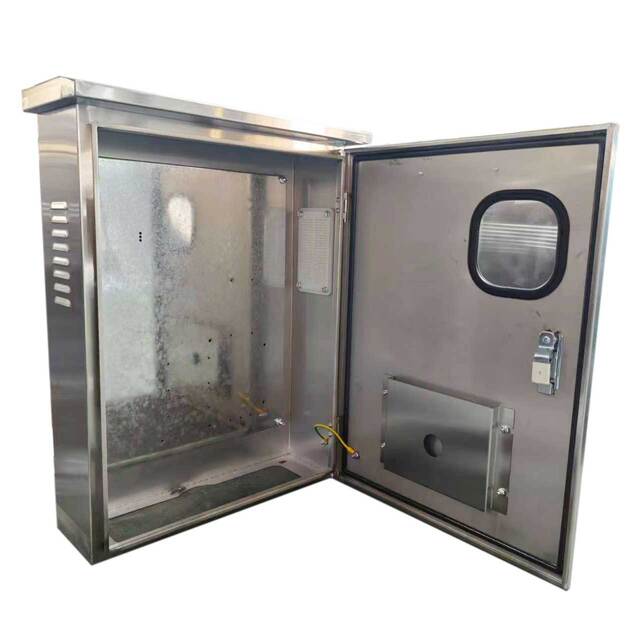

Panloob na layout: nakalaan na lokasyon ng pag-install

Ayon sa mga pangangailangan ng customer, ang kahon ng pamamahagi ay paunang binalak at inilaan ang posisyon ng pag-install ng iba't ibang mga de-koryenteng sangkap na kinakailangan ng tumpok ng pagsingil ng de-kuryenteng sasakyan. Maaaring i-install ng mga user ang mga sumusunod na bahagi ayon sa aktwal na configuration:

Inlet main switch (plastic casecircuit breaker) posisyon ng pag-install, na may karaniwang DIN guide rail
Espesyal na nakapirming bracket para sa charging module
Ac contacter at smart meter mounting position (suporta sa rail o bottom plate fixation)
Surge protector (SPD, Type 2 lightning protection) installation bit
Grounded copper bar at zero terminal bar
Reserve bits para sa auxiliary power supply at PLC communication unit

Tandaan: Ang loob ng kahon ay gumagamit ng modular na disenyo ng partition, at ang bawat lugar ay pinaghihiwalay ng mga wiring groove, upang ang landas ng linya ay malinaw, na maginhawa para sa on-site na mga wiring at mamaya na pagpapanatili. Ang lahat ng mga nakareserbang posisyon ay binalak ayon sa karaniwang mga electrical spacing at mga kinakailangan sa pag-alis ng init upang matiyak ang ligtas na operasyon pagkatapos ng pag-install ng mga bahagi.

Sitwasyon ng aplikasyon ng panlabas na rain-proof na de-kuryenteng pag-charge at kahon ng pamamahagi

Ang serye ng kahon ng pamamahagi ay malawakang ginagamit para sa:

Underground na garahe at ground charging pile sa residential area
Mga pampublikong istasyon ng pagsingil, mga tambak na nagcha-charge sa mga lugar ng serbisyong may mataas na bilis
Mga shopping mall, mga pasilidad sa pagsingil ng paradahan ng gusali ng opisina
Espesyal na charging pile para sa istasyon ng bus at logistics park

Ou Yue source factory customized service advantages

Labing-anim na sukat na may kakayahang umangkop na pagtutugma: ang parehong estilo ng hitsura, iba't ibang dami, umangkop sa sari-sari na eksena mula sa mabagal na pagpuno ng sambahayan hanggang sa tumpok ng mabilis na pagpuno ng publiko.
Buong proseso ng pagpapasadya: mula sa laki ng kahon, panloob na nakalaan na layout hanggang sa kulay, ang nilalaman ng nameplate ay maaaring i-customize kapag hinihiling.
Mabilis na pagpapatunay: ang oras ng paghahatid ng sample ay 5-7 araw ng trabaho, na sumusuporta sa mga customer sa ibang bansa upang kumpirmahin ang mga guhit nang malayuan.
Batch delivery: Ang kapasidad ng paghahatid ay sapat upang matugunan ang lahat ng uri ng malakihang pangangailangan sa pagkuha.

lectric Co., Ltd. ay nakatutok sapaggawa ng mga metal electrical box para sa higit sa sampung taon,at nakaipon ng masaganang karanasan sa pagpapasadya sa larangan ng mga kahon ng pag-charge at pamamahagi ng de-kuryenteng sasakyan. Ang kumpanya ay nilagyan ng laser cutting, CNC bending, awtomatikong pag-spray at mga linya ng pagpupulong upang suportahan ang buong proseso ng produksyon mula sa mga guhit hanggang sa mga natapos na produkto.

Sa mga propesyonal na teknikal na solusyon at maaasahang kalidad ng paghahatid, ang Ouyue Electric ay nagbibigay ng pangmatagalan at matatag na proteksyon para sa iyong mga pasilidad sa pagsingil.Maligayang pagdating sa pagkonsulta at pagbili.
