Mass production na totoong mga larawan ng Ouyue Electric's outdoor rainproof distribution box: Isang full-process na display mula sa sheet metal shell hanggang sa kumpletong machine assembly

I. Sheet metal shell: Cold-rolled steel plate na may plastic coating, na nagbibigay ng parehong init at proteksyon sa ulan

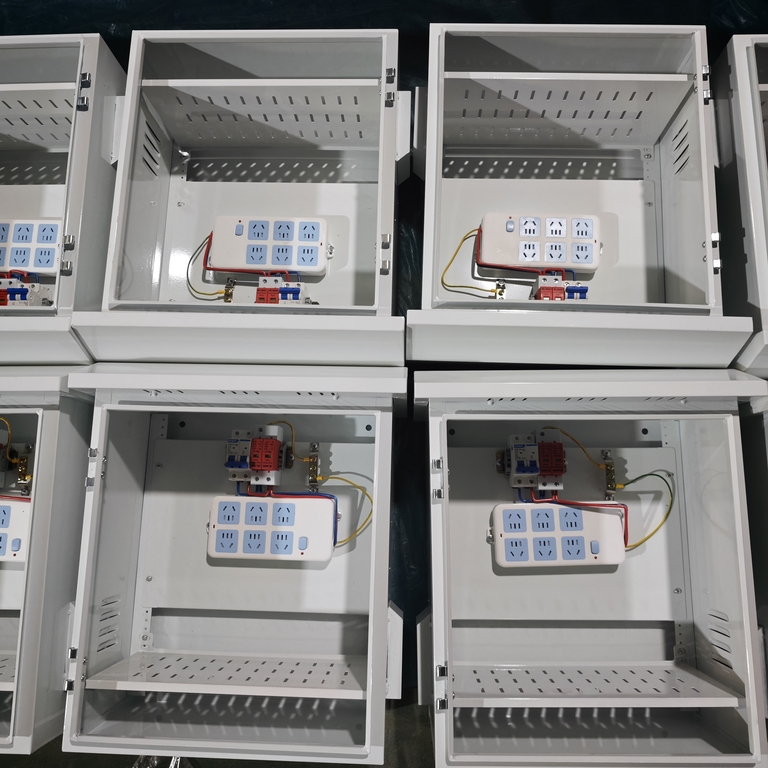

Sa unang tunay na larawan, dose-dosenang puting kahon ang nakalagay sa tabi ng lugar ng pagpupulong ng workshop. Ang mga pintuan ng kahon ay hindi pa naka-install, at ang mga detalye ng pagkakayari ng mga shell mismo ay malinaw na nakikita. Ang katawan ng kahon ay gawa sa cold-rolled steel plate sa pamamagitan ng laser cutting at CNC bending sa isang piraso. Ang ibabaw ay ginagamot ng phosphating para sa pagtanggal ng kalawang at electrostatic powder coating. Ang puting matte na patong ay pare-pareho at pinong, anti-kalawang, anti-corrosion at scratch-resistant, na angkop para sa pangmatagalang paggamit sa labas.

Ang katawan ng kahon ay idinisenyo na may mga louver ng heat dissipation sa tatlong pangunahing posisyon: may mga pagbubukas ng louver na lugar sa magkabilang gilid at itaas. Ang mga louver ay gumagamit ng isang slanted downward stamping structure, na hindi lamang nagsisiguro ng hindi nakaharang na air convection channel ngunit pinipigilan din ang tubig-ulan mula sa direktang pag-agos sa pamamagitan ng mga siwang. Ang init na nabuo ng kagamitan sa loob ng kahon sa panahon ng operasyon ay isinasagawa sa pamamagitan ng natural na convection path ng air intake mula sa ibaba at tambutso mula sa itaas at gilid, na kinokontrol ang panloob na pagtaas ng temperatura at pagpapalawak ng habang-buhay ng mga bahagi.

Ang pinto ng kahon ay konektado sa katawan ng kahon sa pamamagitan ng isang hindi kinakalawang na asero na bisagra, na nagbubukas at nagsasara ng maayos at hindi madaling kalawang. Ang gilid ng body ng pinto ay nakalaan na may installation groove para sa waterproof sealing rubber strips, na, kasama ng EPDM closed-cell foam sealing strips, nakakamit ang rain and dust protection sealing sa door gap. Ang lock ng pinto ay gumagamit ng isang panlabas na partikular na rotary tongue lock, na maaaring pamahalaan sa pamamagitan ng pag-lock upang maiwasan ang mga hindi awtorisadong tauhan na gumawa ng mga aksidenteng operasyon. Ang likod ng kahon ay nakalaan na may mga nakabitin na butas, na sumusuporta sa pag-install na naka-mount sa dingding.

Mga tampok na istruktura	Paraan ng pagpapatupad	Function
Substrate at patong	Cold-rolled steel plate + phosphating + electrostatic powder coating	Anti-kalawang at anti-corrosion
louver sa pagwawaldas ng init	Ang gilid at itaas na nakahilig pababang louvers ay nabuo sa pamamagitan ng panlililak	Convective heat dissipation, rainproof backflow
Selyo ng katawan ng pinto	EPDM waterproof sealing rubber strip + stainless steel hinge + rotating tongue lock	Hindi tinatablan ng ulan at dustproof, at nakakandado para sa pamamahala
Paraan ng pag-install	Ang isang mounting hole ay nakalaan sa likod	Nakalantad na pag-install na naka-mount sa dingding

II. Detalyadong paliwanag ng panloob na pagsasaayos ng kahon ng pamamahagi

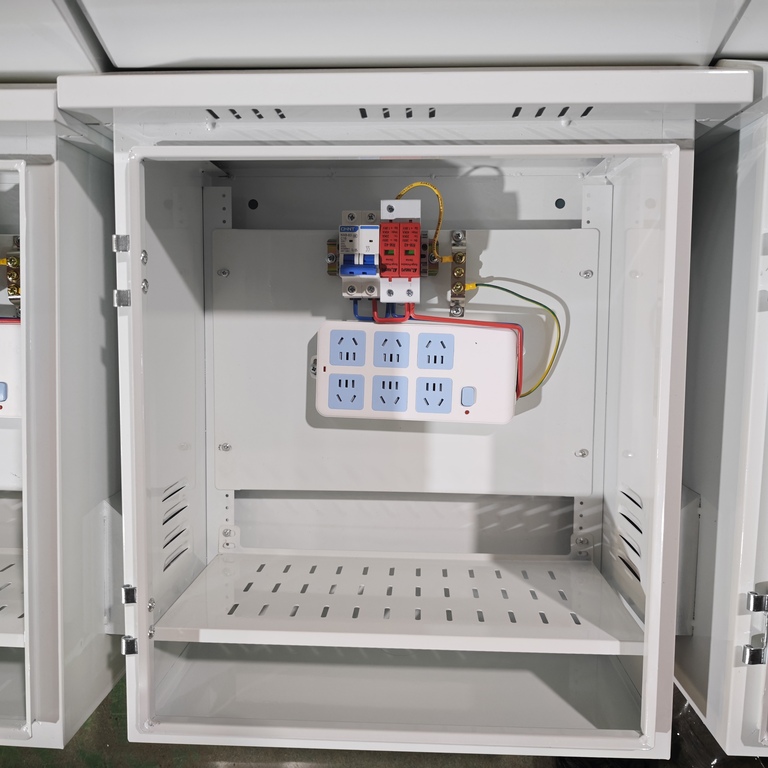

Ang pangalawang tunay na larawan ay nagpapakita ng mga panloob na detalye ng isang panlabas na hindi tinatagusan ng ulan na distribution box na nakakumpleto ng electrical assembly. Ang mga bahagi sa loob ng kahon ay maayos na nakaayos sa isang electrical chain mula sa itaas hanggang sa ibaba. Ang malaking bilang ng mga butas sa pag-install na nakalaan sa likod na plato ay nagbibigay-daan sa bawat bahagi na direktang maayos na may mga bolts, na ginagawang maginhawa at mahusay ang pag-disassembly, pagpupulong at mga kable.

III. Mga sitwasyon ng aplikasyon ng mga panlabas na hindi tinatagusan ng ulan na mga kahon ng pamamahagi

Angpanlabas na hindi tinatagusan ng ulan na kahon ng pamamahagiisinasama ang pamamahagi ng kuryente, proteksyon ng kidlat at suplay ng kuryente ng kagamitan, at malawakang ginagamit sa mga sumusunod na sitwasyon:

Panlabas na pagsubaybay sa seguridad:Magbigay ng pinagsama-samang supply ng kuryente at proteksyon para sa mga camera, pandagdag na ilaw at kagamitan sa network sa mga monitoring pole.

Matalinong transportasyon:Power supply para sa traffic signal control cabinet sa mga intersection at electronic police equipment box.

Mga base station ng komunikasyon:Power supply at proteksyon ng kidlat para sa panlabas na kagamitan ng mga micro base station at repeater station;

Smart construction site:Sentralisadong power supply box para sa mga kagamitan tulad ng entrance at exit turnstile sa construction site, dust monitoring, at video surveillance.

IV. Ang kumpletong proseso ng pagmamanupaktura ng isang outdoor rainproof distribution box, mula sa sheet metal hanggang sa electrical assembly

Dalawang tunay na larawan ang nagtatala ng dalawang pangunahing node sa proseso ng pagmamanupaktura ng mga panlabas na hindi tinatagusan ng ulan na mga kahon ng pamamahagi - ang malakihang paggawa ng masa ng mga sheet metal shell at ang electrical assembly ng buong makina. Ang buong proseso ay nakumpleto sa sariling pabrika ng Ouyue Electric, mula sa pagputol ng materyal na sheet, pagyuko at hinang hanggang sa powder coating at pagpipinta, at pagkatapos ay sa pag-install ng bahagi at pagsubok sa pabrika. Ang oras ng paghahatid ay nakokontrol at ang kalidad ay masusubaybayan.

Tumatagal lamang ng 7 araw upang makagawa ng tapos na produkto pagkatapos makumpirma ang mga drawing ng produkto. Kung kailangan mo ng karaniwang configuration o isang naka-customize na solusyong elektrikal batay sa mga kinakailangan ng proyekto, malugod naming tinatanggap ka na ipadala ang iyong mga teknikal na kinakailangan. Magbibigay kami ng mga mungkahi sa solusyon at pag-iiskedyul ng sample sa lalong madaling panahon.
