Ang Ouyue Electric ay naglunsad ng isang double-layer separated metal distribution box shell: na may hiwalay na malakas at mahinang kasalukuyang zone at pre-installed studs, pinaikli nito ang oras ng pagpupulong para sa mga kumpletong set

I. Mass production real shooting: Ang mga standardized na cabinet ay naka-line up at lumalabas sa production line, na intuitive na nagpapakita ng batch delivery capability

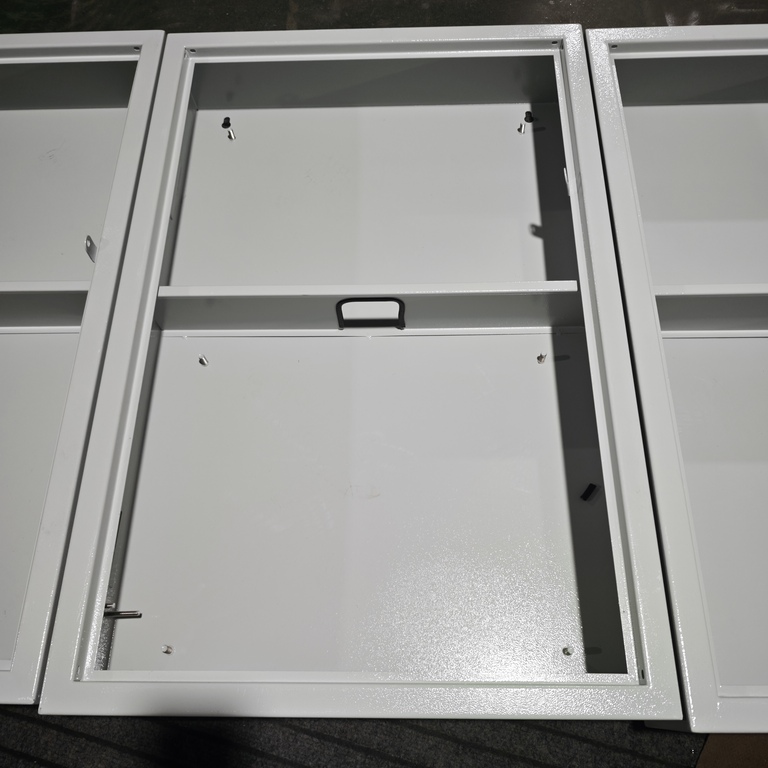

Ang unang tunay na larawan ay nakunan ang eksena ng isang hilera ng double-layer separated metal distribution box shells na inilagay magkatabi sa assembly area ng workshop. Ang katawan ng cabinet ay hindi pa naka-install sa panel ng pinto, ngunit ang mga detalye ng proseso ng sheet metal ng katawan ng kahon mismo ay ganap na nakalantad - ang mga gilid at sulok ng frame ay regular, ang mga baluktot na linya ng gilid ay maayos, at ang mga welds ay makinis na walang burrs.

Ang pangunahing katawan ng cabinet ay gawa sa mataas na kalidad na cold-rolled steel plate, na nabuo sa pamamagitan ng laser cutting at CNC bending sa isang piraso. Ang frame ng kahon ay pinalapot at pinalalakas, na may malakas na kakayahan sa pagkarga at paglaban sa epekto. Ang ibabaw ay sumailalim sa phosphating para sa pag-alis ng kalawang at mataas na temperatura na electrostatic epoxy powder coating treatment. Ang coating ay matte ivory white, na may pare-pareho at makinis na ibabaw ng pintura.

 Nagtatampok ito ng pag-iwas sa kalawang, paglaban sa kaagnasan, paglaban sa scratch, at hindi madaling manilaw, na ginagawa itong angkop para sa pangmatagalang paggamit sa mga tuyong panloob na kapaligiran. Ang puting powder-coated na hitsura ay simple at moderno, at ito ay lubos na naaayon sa interior decoration na kapaligiran ng mga pabrika, pagbuo ng mga silid sa pamamahagi, mga laboratoryo, atbp.

Link ng proseso	Paraan ng pagproseso	Function
Batayang materyal	Mataas na kalidad na cold-rolled steel plate, na nabuo sa pamamagitan ng CNC bending sa isang piraso	Mataas na lakas, hindi madaling kapitan ng pagpapapangit, at ang frame ay pinalapot at pinalakas
Hinang	Precision spot welding, na ang weld seam ground makinis	Ang sealing foundation ay mabuti, na walang burr o matutulis na gilid
Pretreatment	Phosphating para sa pag-alis ng kalawang	Pahusayin ang pagkakadikit ng mga powder coatings at magbigay ng base layer na hindi tinatablan ng kalawang
Patong	Mataas na temperatura electrostatic epoxy powder coating, matte ivory puti	Anti-rust, anti-corrosion, scratch-resistant at hindi madaling manilaw

II. Detalyadong paliwanag ng panloob na istraktura: Pinagsamang partition partition + pre-installed studs, pinapasimple ang kumpletong set assembly mula sa sheet metal level

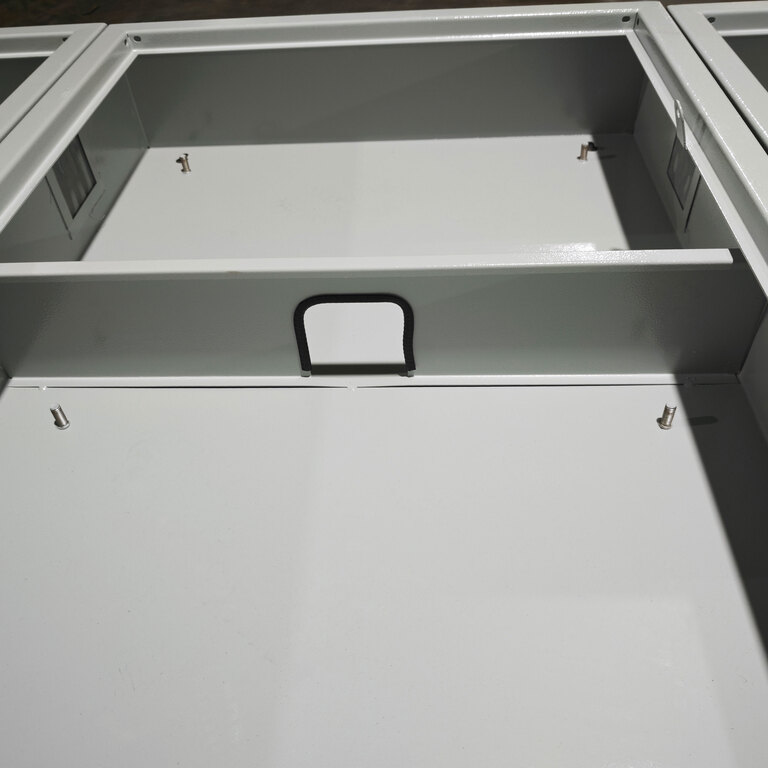

Binubuksan ng pangalawang tunay na larawan ang panloob na istraktura ng cabinet, malinaw na ipinapakita ang pangunahing disenyo ng produktong ito - ang double-layer na partition at ang pre-installed stud system.

Pinagsamang metal partition board: Ang malakas at mahinang kuryente ay pinaghihiwalay, at ang mga kable ay maayos

Ang isang pinagsamang metal partition plate ay pahalang na naka-install sa loob ng kahon, na naghahati sa panloob na lukab sa dalawang independiyenteng mga kompartamento sa pag-install sa itaas at ibaba. Ang partition ay hinangin at naayos sa box frame, na nagtatampok ng mataas na lakas, paglaban sa baluktot, at ang kakayahang suportahan ang mas mabibigat na mga bahagi ng kuryente. Ang pangunahing halaga ng istrukturang ito ay nakasalalay sa pagkamit ng paghihiwalay ng malakas at mahinang kuryente o ang hierarchical na pagsasaayos ng mga bahagi:

Itaas na kompartimento:Maaari itong magamit upang mag-install ng mga bahagi ng kontrol at signal tulad ng mga instrumento, indicator lights, PLC modules, terminal blocks, atbp.

Mas mababang kompartimento:Ito ay ginagamit upang ayusin ang mga pangunahing bahagi ng kapangyarihan ng circuit tulad ng mga circuit breaker, contactor, thermal relay, at tansong busbar.

Ang upper at lower compartment ay pisikal na nakahiwalay upang maiwasan ang electromagnetic interference na nabuo ng malaking current sa main circuit na makaapekto sa katumpakan ng signal ng control circuit. Kasabay nito, ang cross-interference ng mga linya ay makabuluhang nabawasan, at ang mga linya ng pagkakaiba ay malinaw sa isang sulyap sa panahon ng pagpapanatili.

Wire passage: Ang itaas at ibabang mga compartment ay magkakaugnay, at walang side winding ang ginagamit

Ang isang mahabang strip-shaped wire passage ay binuksan sa gitna ng partition. Ang mga wire sa pagitan ng upper at lower compartment ay maaaring direktang konektado sa passage na ito nang hindi kinakailangang lumibot sa gilid ng kahon para sa mga wiring. Ginagawa ng detalyadong disenyo na ito ang landas ng mga kable na pinakamaikli at pinaka-regular. Ang mga cable tray ay maaaring direktang ihanay sa mga tawiran ng cable para sa pagtula, sabay-sabay na pagpapabuti ng kahusayan sa pagpupulong at aesthetic na apela.

Pre-installed stainless steel fixed studs sa apat na sulok: inaalis ang pangangailangan para sa on-site na pagbabarena at pag-tap

Ang mga hindi kinakalawang na asero na nakapirming bolt stud ay pre-welded sa apat na sulok ng parehong upper at lower cabinet section, isang pangunahing tampok na disenyo na makabuluhang binabawasan ang kabuuang oras ng pagpupulong. Sa mga tradisyunal na pag-install ng cabinet, ang pag-mount ng mga de-koryenteng bahagi ay nangangailangan ng on-site na pagsukat, pagpoposisyon, pagbabarena, at pag-tap—mga proseso na hindi lamang nakakaubos ng oras ngunit nagdadala din ng panganib ng mga hindi maayos na butas na humahantong sa mga hindi secure na pag-install. Gamit ang mga paunang naka-install na stud, ang prosesong ito ay inilipat sa yugto ng paggawa ng sheet metal. Sa pagtanggap ng cabinet, maaaring direktang i-secure ng mga assembler ang mga instrumento, circuit breaker rails, mounting backplate, terminal blocks, at iba pang bahagi gamit ang bolts sa pre-drilled studs, na inaalis ang pangangailangan para sa anumang on-site machining.

Ang pagkuha ng isang distribution box na may 10 circuits bilang isang halimbawa, ang pre-installed bolt design ay makakatipid ng humigit-kumulang 30 hanggang 40 minuto ng assembly time. Sa malakihang mga order sa engineering, ang naipon na ipon sa mga gastos sa paggawa at oras ay malaki.

III. Door body at installation: Complete set, na angkop para sa iba't ibang sitwasyon ng application

Ang kaliwang bahagi ng kahon ay nakalaan para sa pag-install ng mga bisagra ng pinto, at ito ay itinugma sa isang puting kahon ng pinto ng parehong detalye. Sa larawan, makikita na ang mga panel ng pinto ng parehong batch ay inilalagay sa gilid, naghihintay para sa pagpupulong. Ang katawan ng pinto ay maaaring nilagyan ng mga lock at observation Windows ayon sa mga kinakailangan ng customer. Pagkatapos ng pagsasara, makakamit nito ang dust-proof na proteksyon at maiwasan ang mga hindi propesyonal na magkamali.

Ang paraan ng pag-install ay gumagamit ng nakalantad na uri na naka-mount sa dingding. Ang likod ng kahon ay nakalaan na may mga nakabitin na butas, na maaaring direktang maayos sa dingding nang walang karagdagang mga bracket. Para sa mga sitwasyong nangangailangan ng pag-install sa lupa, ang isang base bracket ay maaari ding opsyonal na gamitan.

IV. Mga karaniwang sitwasyon ng aplikasyon

Ang standardized sheet metal na istraktura ng double-layer separated metal distribution box shell at ang flexible pre-installed stud system ay ginagawa itong angkop para sa iba't ibang panloob na pamamahagi ng kuryente at mga senaryo ng kontrol.

Pamamahagi ng kapangyarihan ng gusali: Ang mga floor distribution box, lighting control box, pangunahing switch at branch switch ay nakaayos sa itaas at ibabang compartment.

Kontrol sa industriya:PLC control cabinet, electrical control box para sa pagtutugma ng kagamitan. Ang mga controller at terminal ay naka-install sa itaas na compartment, at ang mga bahagi ng drive ay nakaayos sa lower compartment.

Laboratory at malinis na pagawaan:Ang puting powder-coated na hitsura ay naaayon sa panloob na kapaligiran, na nakakatugon sa dust-proof at aesthetic na mga kinakailangan ng malinis na mga senaryo.

Batch engineering procurement:Sinusuportahan ng standardized na istraktura ang malakihang produksyon at mabilis na paghahatid, na angkop para sa sentralisadong pagtutugma ng mga malalaking proyekto sa pagtatayo.

V. Mula sa sheet metal hanggang sa kumpletong mga set: Pasimplehin ang iyong proseso ng pagpupulong gamit ang mga standardized na shell

Ang Ouyue Electric ay nakatuon sa pagbibigay sa mga customer ng mas mahusay at standardized na mga solusyon sa electrical enclosure saantas ng paggawa ng sheet metal. Nagtatampok ang double-compartment metal enclosures ng integrated partitioning, pre-installed mounting studs, at isang standardized frame, na nag-aalok ng mga panel builder at mga engineering contractor ng enclosure na mga produkto na pinagsasama ang structural strength sa madaling pag-assemble.

Kapag nakumpirma na ang mga drawing ng produkto, 7 araw lang ang kailangan upang makumpleto ang tapos na produkto.Kung kailangan mo ng karaniwang mga detalye o mga custom na disenyo batay sa iyong mga guhit,mangyaring ipadala sa amin ang iyong mga teknikal na kinakailangan,at agad kaming magbibigay ng mga suhestiyon sa solusyon at sample na pag-iiskedyul ng produksyon.
