Ang bagong XL-21 power distribution cabinet ng Ouyue Electric ay inilunsad, at ang unang batch ay nakalaan para sa South Korea

I. Hatiin ang upper at lower structure

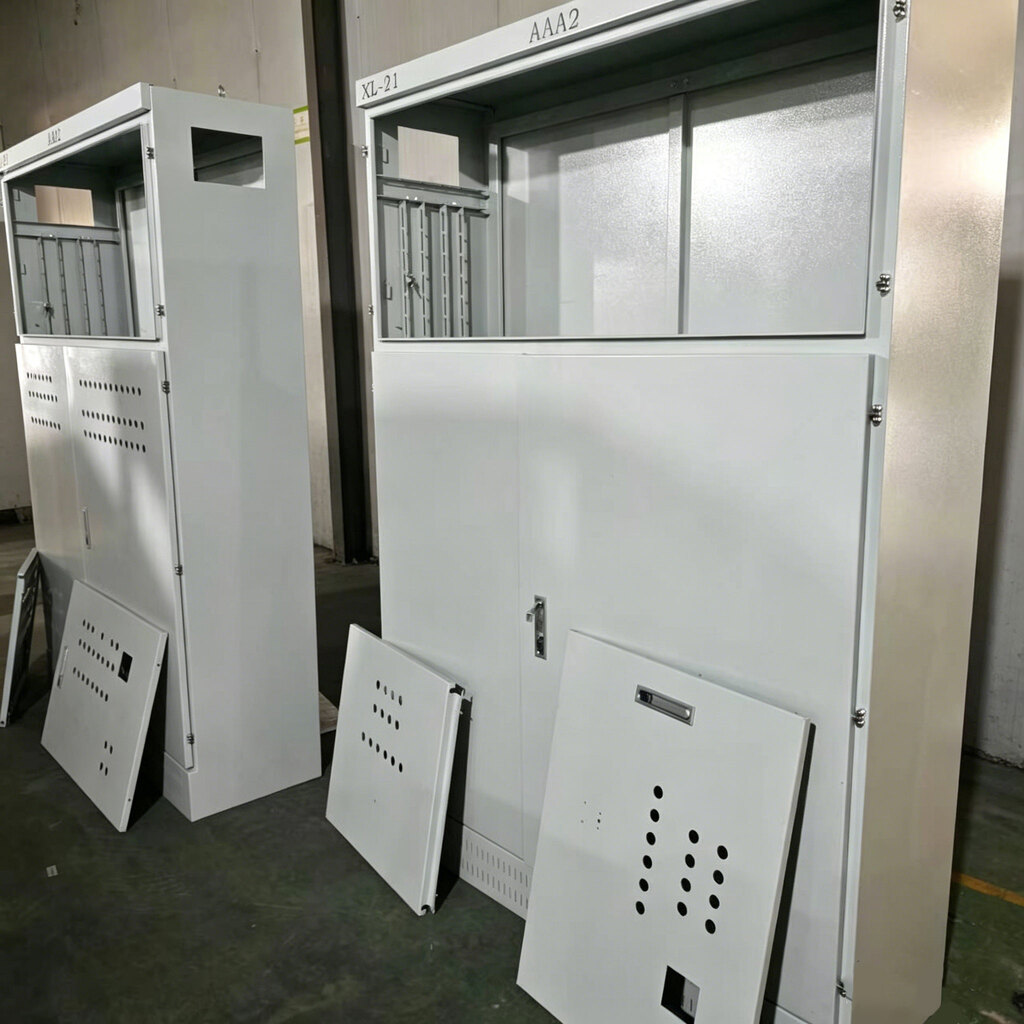

Ang unang tunay na larawan ay nagpapakita ng pangkalahatang hitsura ng XL-21 power distribution cabinet. Ang cabinet ay gumagamit ng split upper at lower structure na disenyo, malinaw na hinahati ang functional na mga lugar sa dalawang independiyenteng Space, upper at lower.

Itaas na bahagi: Lugar ng bintana ng pagmamasid ng instrumento

Ang isang transparent na posisyon sa pag-install ng bintana ay nakalaan sa tuktok ng cabinet para sa pag-aayos ng mga ammeter, voltmeter, indicator lights, changeover switch at iba pang mga bahagi ng pagsukat at display. Hindi kailangang buksan ng mga tauhan ng operasyon at pagpapanatili ang pinto ng kabinet. Maaari silang magbasa ng mga de-koryenteng parameter at matukoy ang katayuan ng operating sa real time sa pamamagitan ng window, na lubos na nagpapabuti sa kahusayan sa pang-araw-araw na inspeksyon at pagtukoy ng fault. Ang tuktok ng cabinet ay nakalaan para sa mga posisyon ng pagkakakilanlan, na maaaring idikit ng mga numero ng circuit, mga nameplate ng kagamitan o mga label ng babala sa kaligtasan ayon sa mga kinakailangan ng customer.

Ibabang bahagi: Main switch operation compartment

Ang pangunahing switch operation compartment sa ibaba ng cabinet ay nilagyan ng independiyenteng lock ng pinto. Ang ibabaw ng pinto ng cabinet ay nilagyan ng maraming set ng heat dissipation round hole, na bumubuo sa harap at likod na convection air channels na may heat dissipation back plate ng parehong detalye sa likod ng cabinet. Habang tinitiyak ang bentilasyon at pagkawala ng init, ang diameter ng mga bilog na butas ay kinokontrol sa punto ng balanse sa pagitan ng pag-iwas sa alikabok at pag-aalis ng init, na binabawasan ang pagpasok ng alikabok. Ang pinto ng bodega ay nilagyan ng dedikadong mekanikal na lock upang maiwasan ang hindi awtorisadong mga tauhan mula sa maling pagpapatakbo nito at matugunan ang mga kinakailangan sa pamamahala ng kaligtasan sa kuryente ng mga pang-industriyang lugar.

II. nternal adjustable installation system: Ang isang set ng cabinet ay compatible sa maramihang power distribution schemes

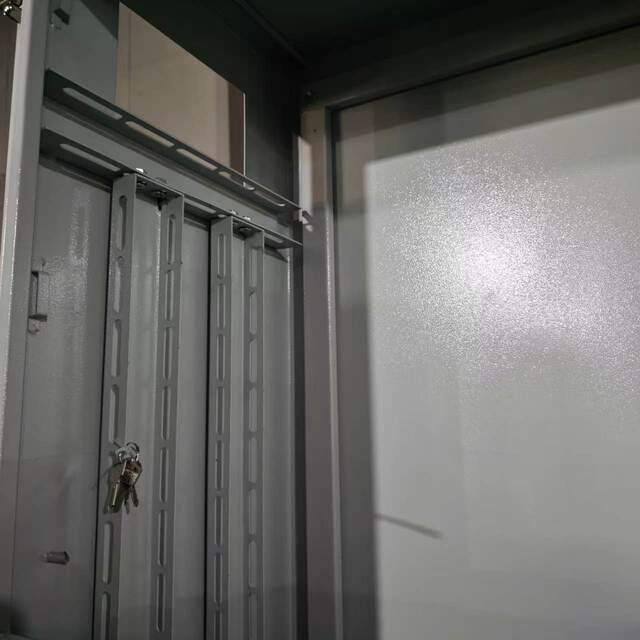

Ang pangalawang tunay na larawan ay nakatutok sa mga panloob na detalye ng istruktura ng XL-21 power distribution cabinet, na nagpapakita ng pinakapangunahing tampok ng disenyo ng produktong ito - ang ganap na adjustable na sistema ng pag-install.

Mag-pre-install ng maraming hanay ng mga adjustable na column ng pag-install

Ang interior ng cabinet ay paunang naka-install na may maramihang mga longitudinal installation column, bawat isa ay may mahabang butas. Ang mga riles ng gabay sa pag-install at mga plato ng pag-install ay maaaring malayang iakma sa taas pataas at pababa sa kahabaan ng mga haligi. Nangangahulugan ito na ang parehong cabinet ay maaaring madaling iakma sa iba't ibang mga detalye ng mga molded case circuit breaker, AC contactor, thermal relay at tansong busbar ayon sa aktwal na plano ng pamamahagi ng kuryente. Maging ito ay isang 200A o 630A na pangunahing switch, at kung ito ay isang multi-loop o few-loop na configuration, ang mga posisyon sa pag-install ay maaaring isaayos kung kinakailangan nang hindi na kailangang palitan ang cabinet.

Ang mga compartment ng bodega ay independyente, at ang malakas at mahinang kuryente ay pinaghihiwalay

Ang lugar ng instrumento at ang pangunahing switch compartment ay pinaghihiwalay ng mga partisyon ng metal upang makamit ang magkahiwalay na mga kable para sa malakas at mahinang kuryente. Ang disenyong ito ay may dalawang makabuluhang kahulugan: Una, ang electromagnetic interference na nabuo ng malaking kasalukuyang sa pangunahing circuit ay nakahiwalay sa ibabang bahagi at hindi makakaapekto sa katumpakan ng pagsukat ng mga instrumento at mga linya ng signal sa itaas na kompartimento. Pangalawa, kapag sinusuri ang pangunahing switch, panatilihing nakahiwalay ang circuit sa itaas na instrumento upang mabawasan ang panganib ng hindi sinasadyang pagpindot. Ang partition board ay nagrereserba ng mga wire routing hole, at ang rubber protective openings ay ibinibigay sa mga cable passing point upang maiwasang maputol ang insulation layer.

III. Cold-rolled steel plate + electrostatic powder coating: Nagbibigay ng pangmatagalang proteksyon para sa panloob na pamamahagi ng kuryente

Ang XL-21 power distribution cabinet ay itinayo mula sa mataas na kalidad na cold-rolled steel, na nabuo sa pamamagitan ng pinagsamang pagputol ng laser at CNC bending, na may mga sulok na binuo gamit ang mga bolted na koneksyon. Kung ikukumpara sa mga ganap na welded na istruktura, tinitiyak ng bolted assembly ang integridad ng istruktura habang nag-aalok ng higit na kaginhawahan para sa disassembly, pagpapanatili, at pagpapalit o pag-upgrade ng mga panloob na bahagi.

Ang ibabaw ng cabinet ay ginagamot ng electrostatic powder coating, na nagtatampok ng matte na kulay-abo-puting pagtatapos. Kung ikukumpara sa tradisyonal na pag-spray ng pintura, ang electrostatic powder coating ay nag-aalok ng mas malakas na adhesion at superior resistance sa impact at corrosion. Sa panloob na mga pang-industriyang kapaligiran—gaya ng mga pagawaan, pabrika, at substation—nananatili itong matibay sa pangmatagalang paggamit nang walang chipping o kinakalawang. Ang matte na gray-white coating ay nagbibigay ng malinis, modernong aesthetic na umaakma sa standardized na disenyo ng mga distribution room sa iba't ibang pang-industriyang setting.

Ang bawat cabinet ay karaniwang nilagyan ng rear panel na nagtatampok ng mga butas sa bentilasyon, na nakahanay sa mga pabilog na butas ng bentilasyon sa pinto upang lumikha ng natural na air convection channel. Ang pinto ay nilagyan ng dedikadong mekanikal na lock, at ang mga susi ay pinamamahalaan sa gitna upang matiyak na ang mga awtorisadong elektrisyan lamang ang makaka-access sa pangunahing switch compartment, na pumipigil sa hindi awtorisadong pagpasok.

IV. I-export sa South Korea: Tugma sa mga pamantayan sa pamamahagi ng kuryente sa ibang bansa

Ang batch na ito ng XL-21 power distribution cabinet ay na-customize para sa isang Korean client, na may voltage level adaptation, busbar specification selection, at cabinet na mga dimensyon na na-adjust ayon sa teknikal na pangangailangan ng customer. Ang merkado ng pamamahagi ng kapangyarihang pang-industriya ng South Korea ay naglalagay ng dalawang pangunahing pangangailangan sa kagamitan: una, ang standardized high-voltage at low-voltage zone isolation; pangalawa, ang pagiging tugma sa panloob na pag-install ng cabinet—ang mga linya ng produksyon ng pabrika ay madalas na nangangailangan ng mga pagsasaayos sa mga pagsasaayos ng circuit ng kuryente batay sa pagbabago ng mga gawain sa produksyon, at isang adjustable mounting system ang tumpak na nakakatugon sa flexible na kinakailangan na ito.

Mula sa China hanggang South Korea, ang ruta ng kargamento sa dagat ay maikli at ang customs clearance ay napakahusay. Nagbibigay ang Ouyue Electric ng standard export packaging na iniayon para sa Korean market: fumigated wooden crates na may custom na bubble film cushioning liners, at magkahiwalay na compartment para sa mga cabinet at accessories para matiyak ang kaligtasan ng produkto sa panahon ng pagpapadala sa karagatan at inland transit.

V. I-customize ang iyong solusyon sa pamamahagi ng kuryente simula sa XL-21

AngXL-21 power distribution cabinetay ang pinakabagong tagumpay ng Ouyue Electric sa larangan ng pamamahagi ng kapangyarihang pang-industriya. Mula sa adjustable installation system hanggang sa split warehouse structure, mula sa cold-rolled steel plate powder coating na proseso hanggang sa kaginhawahan ng bolt assembly at maintenance, ang bawat disenyo ay nakatuon sa aktwal na mga sitwasyon ng paggamit.

Tumatagal lamang ng 7 araw upang makagawa ng tapos na produkto pagkatapos makumpirma ang mga drawing ng produkto. Kung kailangan mo ng karaniwang pagsasaayos o malalim na pag-customize ayon sa mga guhit ng proyekto, tinatanggap ka naming ipadala ang iyong mga teknikal na kinakailangan. Bibigyan ka namin ng mga mungkahi sa solusyon at pag-iiskedyul ng sample.
